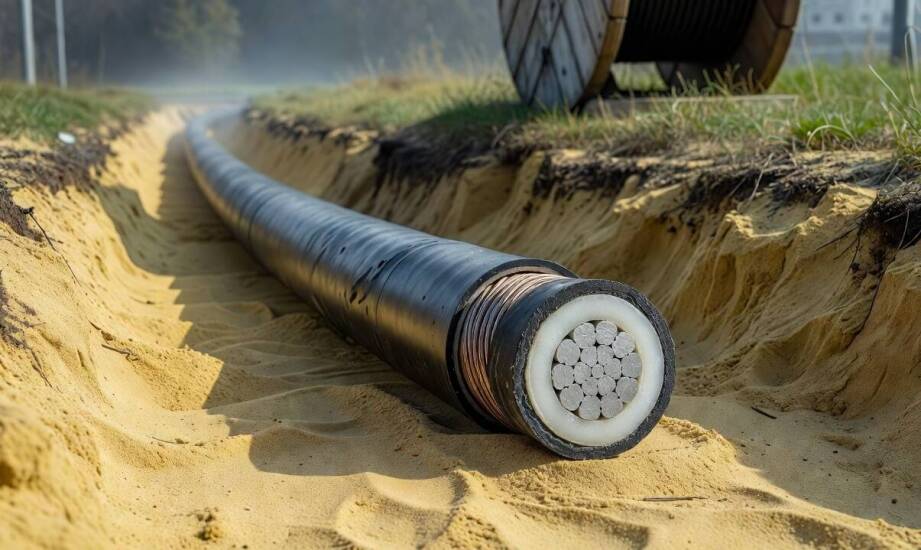

Budowa i parametry kabla średniego napięcia o przekroju 240 mm² w ziemnych liniach przesyłowych

Kabel jednożyłowy o przekroju 240 mm² z żyłą aluminiową stanowi jeden z głównych elementów budowy nowoczesnych podziemnych linii przesyłowych średniego napięcia. Konstrukcja ta jest przeznaczona do pracy w wymagających klasach napięciowych, takich jak 6/10 kV, 8,7/15 kV, 12/20 kV oraz 18/30 kV. Rozwiązania tego typu odgrywają kluczową rolę w sieciach dystrybucyjnych zarządzanych przez operatorów energetycznych oraz w rozbudowanych instalacjach przemysłowych o dużym zapotrzebowaniu na moc. Wybór aluminium jako przewodnika obniża masę całkowitą linii przy zachowaniu doskonałych parametrów przesyłowych. Lżejszy materiał ułatwia prowadzenie prac instalacyjnych w gęsto zabudowanym terenie miejskim oraz na rozległych obszarach podmiejskich.

Budowa i rynkowe standardy oznaczania przewodu

Wewnętrzna struktura nowoczesnego przewodu elektroenergetycznego opiera się na układzie kilku współpracujących ze sobą warstw. Centralną część zajmuje robocza żyła aluminiowa o przekroju 240 mm², wykonana najczęściej jako zagęszczona linka okrągła klasy 2. Bezpośrednio na przewodnik nakłada się wytłaczany ekran z polietylenu półprzewodzącego, którego zadaniem jest wyrównanie pola elektrycznego na styku z izolatorem. Główną warstwę ochronną stanowi izolacja z polietylenu usieciowanego (XLPE). Dla linii pracujących pod napięciem 12/20 kV jej nominalna grubość wynosi zazwyczaj 5,5 mm. Materiał ten charakteryzuje się bardzo wysoką odpornością termiczną, co pozwala na bezawaryjną pracę całego systemu nawet przy mocno podwyższonych temperaturach roboczych.

Bezpośrednio na izolację nakłada się zewnętrzny ekran ze specjalnej mieszanki półprzewodzącej, co skutecznie ogranicza zjawisko powstawania szkodliwych wyładowań niezupełnych. Ta warstwa ściśle współpracuje ze specjalnymi taśmami pęczniejącymi pod wpływem wilgoci. W ten sposób powstaje bariera uszczelnienia wzdłużnego, która blokuje niekontrolowaną migrację wody wzdłuż całego odcinka linii przesyłowej w razie mechanicznego przebicia powłoki. Na taśmach układa się żyłę powrotną w postaci miedzianych drutów i spiralnej taśmy. Całość zamyka gruba powłoka zewnętrzna z polietylenu termoplastycznego (PE).

Dokumentacje projektowe oraz specyfikacje przetargowe powszechnie stosują znormalizowane nazewnictwo określające konkretne cechy fizyczne. Doskonałym przykładem zaawansowanego technicznie przewodu do bezpośredniego układania w wykopach jest xruhakxs 1x240, który spełnia rygorystyczne wymogi normy PN-HD 620 S3. Liczba po ukośniku w popularnych wariantach typu 1x240/25 czy 1x240/50 precyzyjnie informuje instalatora o przekroju miedzianego ekranu powrotnego.

Wpływ warunków terenowych na przesył i montaż osprzętu

Samo ułożenie przewodu w ziemi nie gwarantuje stałych i niezmiennych parametrów operacyjnych. Rzeczywista obciążalność prądowa pracującej linii silnie zależy od zjawisk zachodzących w bezpośrednim otoczeniu wykopu. Najważniejszym czynnikiem pozostaje miejscowa rezystywność cieplna gruntu, która zazwyczaj waha się w przedziale od 1,0 do 2,5 K·m/W. Ten wskaźnik określa, jak szybko materiał otaczający instalację odprowadza ciepło generowane przez płynący prąd. Prowadzenie wykopu przez piaszczysty grunt o wysokiej rezystywności znacząco obniża zdolność przewodzenia prądu w porównaniu do instalacji umieszczonej w wilgotnej glebie gliniastej.

Bezpieczne wyprowadzenie wygenerowanej mocy oraz łączenie wielokilometrowych tras kablowych wymaga zastosowania specjalistycznego osprzętu. Głowice wnętrzowe i mufy przelotowe odgrywają fundamentalną rolę w utrzymaniu szczelności izolacyjnej w trudnych warunkach gruntowych. Prace instalacyjne wymuszają na wykonawcach bardzo precyzyjne dopasowanie użytych elementów do rzeczywistych wymiarów obrabianego kabla. Dobierając odpowiednie rozwiązania dla ekip monterskich, specjaliści ze sklepu FHU Minma skupiają się na ścisłej kompatybilności głowic i muf z przekrojami w zakresie 70–240 mm², uwzględniając specyfikę uszczelnienia wzdłużnego. Zbyt luźne rury termokurczliwe skutkują brakiem hermetyczności, natomiast zbyt ciasny osprzęt niesie ryzyko groźnych mikropęknięć.

Weryfikacja parametrów i gwarancja trwałości ułożonej linii

Brygada elektromonterów musi bezwzględnie przeprowadzić końcową weryfikację wymiarów przed ostatecznym zdejmowaniem powłok ekranujących. Instalatorzy mierzą suwmiarką zewnętrzną warstwę izolacji głównej, weryfikują grubość powłoki zewnętrznej i sprawdzają równomierne ułożenie drutów miedzianej żyły powrotnej. Taka metodyczna inspekcja środowiskowa oraz sprzętowa na placu budowy ostatecznie eliminuje ryzyko kosztownych pomyłek montażowych. Prawidłowa procedura, oparta na precyzyjnych pomiarach i doborze atestowanych komponentów złącznych, gwarantuje bezawaryjną pracę ułożonej linii średniego napięcia przez kilkadziesiąt kolejnych lat. Pełne zrozumienie specyfiki budowy kabli aluminiowych z izolacją usieciowaną pozwala instalatorom budować bezpieczną i niezwykle stabilną infrastrukturę energetyczną.
