Jak interpretować wyniki oceny drgań maszyn na podstawie norm i jednostek

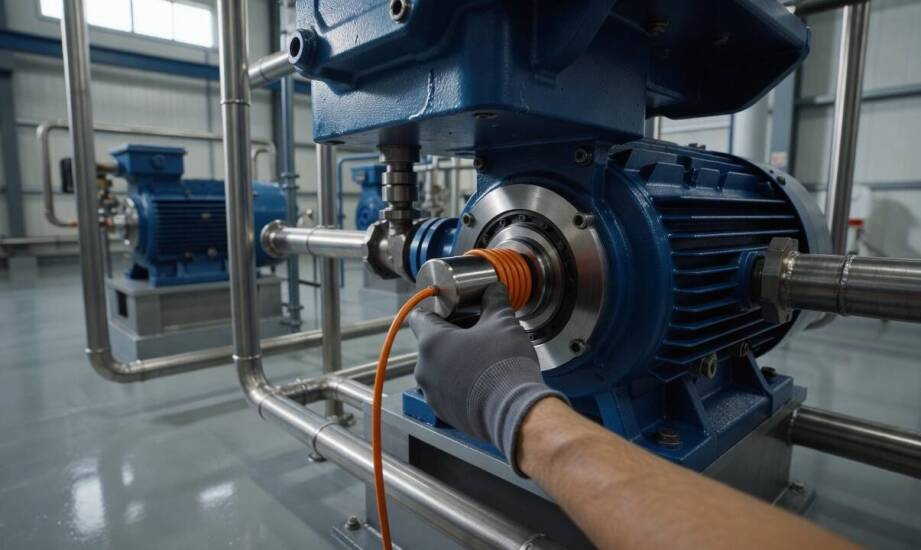

W jednym z zakładów przemysłowych technik utrzymania ruchu przeprowadza rutynowy pomiar na obudowie pompy odśrodkowej napędzanej silnikiem o mocy powyżej 15 kW. Miernik wskazuje wartość 4,2 mm/s w trybie RMS. Sama liczba na wyświetlaczu nie daje jednak jasnej odpowiedzi na pytanie, czy maszyna pracuje w bezpiecznym zakresie. Diagnostyka maszyn wirujących wymaga odniesienia zebranych danych do konkretnych norm oraz precyzyjnych wytycznych eksploatacyjnych. Dopiero prawidłowa interpretacja wyników pozwala określić ramy czasowe bezpiecznej eksploatacji urządzenia, eliminując ryzyko nagłej i kosztownej awarii.

Dlaczego prędkość drgań dominuje w diagnostyce maszyn?

Prędkość wibracji wyrażona w milimetrach na sekundę stanowi podstawowy parametr oceny stanu urządzeń wirujących. Specjaliści najczęściej analizują szerokopasmową ocenę RMS prędkości drgań, ponieważ precyzyjnie obrazuje ona destrukcyjne siły zmęczeniowe działające na maszynę. Wartość skuteczna uwzględnia zarówno amplitudę przemieszczeń, jak i częstotliwość występującego wymuszenia. Dzięki temu wynik pozwala na rzetelne porównywanie stanu dynamicznego urządzeń pracujących z różnymi prędkościami obrotowymi, co ułatwia ujednolicenie procedur diagnostycznych w całym zakładzie.

Różne parametry fizyczne ujawniają odmienne zjawiska mechaniczne zachodzące w układzie kinematycznym. Przyspieszenie drgań sprawdza się najlepiej podczas detekcji bardzo szybkich zjawisk udarowych. Taki pomiar drgań sygnalizuje wczesne uszkodzenia łożysk tocznych na etapie mikropęknięć bieżni oraz zużycie zazębień w przekładniach zębatych. Analiza przemieszczenia pomaga z kolei zidentyfikować problemy niskoczęstotliwościowe, takie jak nadmierne ugięcia ciężkich wałów lub wady mocowania do podłoża. Prędkość zajmuje w tym zestawieniu pozycję pośrednią, przez co stanowi najbardziej uniwersalne kryterium w ogólnej ocenie kondycji mechanicznej.

Jak normy porządkują ocenę stanu maszyn?

Międzynarodowe standardy z serii ISO 20816 odeszły od koncepcji jednej uniwersalnej granicy wibracji dla każdego urządzenia. Zamiast tego klasyfikują one wyniki w czterech strefach oceny, uzależnionych od mocy znamionowej napędu i sztywności fundamentu. Strefa A charakteryzuje urządzenia nowo uruchomione lub tuż po kompleksowym remoncie głównym. Wynik w strefie B oznacza dopuszczalny poziom wibracji do długotrwałej eksploatacji bez żadnych ograniczeń czasowych. Wejście w strefę C sygnalizuje konieczność bacznego monitorowania maszyny i zaplanowania odpowiednich działań naprawczych na najbliższy wolny termin. Wzrost amplitud do poziomu strefy D oznacza ryzyko uszkodzenia urządzenia i wymaga podjęcia natychmiastowych środków zaradczych.

Zbieranie wiarygodnych danych opiera się na profesjonalnej aparaturze diagnostycznej dostosowanej do warunków hal produkcyjnych. Polski producent sprzętu pomiarowego, MBJ Electronics, dostarcza inżynierom mierniki i analizatory rejestrujące wartości RMS oraz pełne widma częstotliwościowe. Dedykowane oprogramowanie analityczne ułatwia archiwizowanie długoterminowych trendów z wielu punktów na terenie całego zakładu. Systemy te ułatwiają pracę służb technicznych, ale ostateczna interpretacja odczytów zawsze zależy od inżyniera znającego specyfikę danego węzła kinematycznego.

Najczęstsze błędy diagnostyczne wynikają z niewłaściwego przypisania badanej maszyny do odpowiedniej klasy według wytycznych ISO. Zastosowanie tych samych progów ostrzegawczych dla lekkiej pompy wodnej i potężnego wentylatora osadzonego na miękkim fundamencie prowadzi do fałszywych wniosków. Poważnym naruszeniem metodyki badawczej jest również ocena wibracji poza stabilnym obciążeniem roboczym. Diagnostyka wykonana podczas rozruchu, wybiegu lub przy zmiennych cyklach produkcyjnych zaburza rzeczywisty obraz dominujących sił dynamicznych.

Pojedynczy odczyt z miernika stanowi dopiero pierwszy krok w budowaniu skutecznej strategii niezawodności parku maszynowego. Wartość skuteczna prędkości przekraczająca granicę strefy D wymaga szybkiej interwencji służb technicznych, pod warunkiem że badanie zrealizowano w stabilnych i powtarzalnych warunkach roboczych. Wynik utrzymujący się w strefie C nie wymusza jeszcze awaryjnego postoju, lecz powinien stać się impulsem do pogłębionej analizy drganiowej. Inżynierowie utrzymania ruchu wykorzystują wówczas badanie widma częstotliwościowego sygnału oraz dodatkowe odczyty w trzech osiach, aby precyzyjnie zlokalizować mechaniczne źródło problemu. Regularne monitorowanie wibracji, oparte na znajomości norm i świadomej obserwacji trendów, pozwala skutecznie uniknąć nieplanowanych przestojów i znacząco wydłuża cykl życia przemysłowych urządzeń wirujących.
