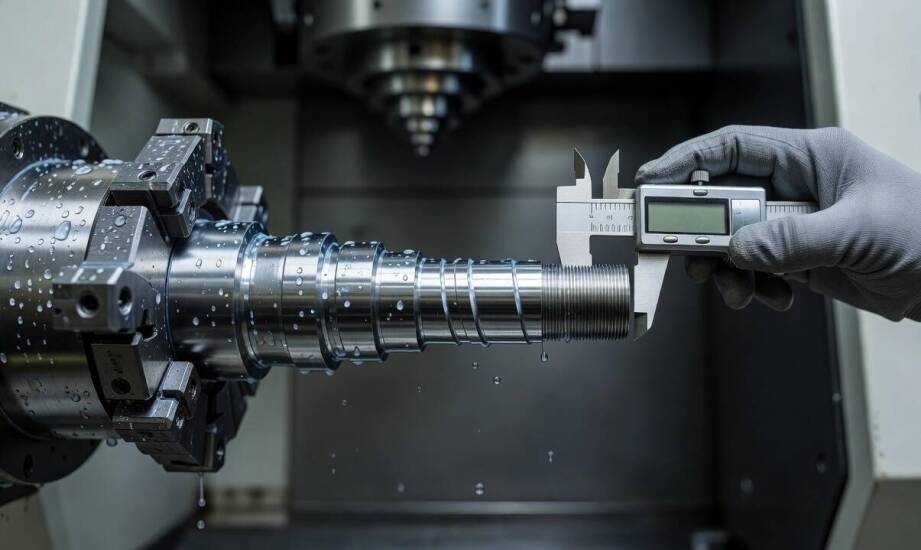

Jak rozpoznać detale obrotowe, które warto od początku projektować pod toczenie CNC

Detale obrotowe w produkcji maszynowej często trafiają do warsztatu w formie projektu, który nie uwzględnia specyfiki docelowej technologii obróbki. Konstruktorzy skupiają się na funkcji elementu, zapominając o fizycznych ograniczeniach maszyn skrawających. Wykonawca musi wtedy proponować zmiany geometrii lub przechodzić na bardziej czasochłonne procesy. Generuje to dodatkowe koszty i zauważalnie wydłuża terminy realizacji zlecenia. Rozpoznanie już na etapie projektowania, czy kształt elementu nadaje się do toczenia CNC, pozwala od razu zaplanować optymalny przebieg produkcji. Dzięki temu unika się wielokrotnych rewizji rysunków wykonawczych.

Geometria detali obrotowych sprzyjająca obróbce

Symetria osiowa wokół głównej osi obrotu determinuje przydatność detalu do obróbki na tokarce. Wałki, tuleje, sworznie, stożki czy kołnierze powstają najefektywniej właśnie tą metodą. Obrót przedmiotu w uchwycie i liniowy ruch narzędzia skrawającego ułatwiają uzyskanie precyzyjnych powierzchni walcowych oraz czołowych. Średnice stopniowe, rowki pod pierścienie osadcze oraz standardowe gwinty wykonuje się bez zmiany bazy obróbkowej. Minimalizuje to ryzyko błędów współosiowości między poszczególnymi stopniami wałka.

Projektowanie rowków, podcięć technologicznych i gwintów wymaga uwzględnienia kształtu standardowych płytek skrawających. Przy zachowaniu odpowiednich promieni naroży wewnętrznych proces przebiega bardzo stabilnie i nie powoduje drgań. Standardowe tolerancje wymiarowe na poziomie IT6–IT9 oraz chropowatość powierzchni w przedziale Ra 0,4–3,2 μm osiąga się przy rutynowych ustawieniach maszyny. Dodatkowe operacje, takie jak planowanie czoła czy wiercenie w osi detalu, mieszczą się w naturalnym zakresie pracy urządzenia i nie wymuszają przenoszenia części na frezarkę.

Właściwości materiału i stan wyjściowy półfabrykatu wpływają na przewidywalność uzysku wymiarowego oraz gładkość detalu. Aluminium i jego stopy obrabia się przy bardzo wysokich prędkościach skrawania rzędu 300–800 m/min. Wysokie parametry cięcia drastycznie skracają czas cyklu i zapewniają lustrzane powierzchnie. Stal konstrukcyjna oraz nierdzewna wymaga zastosowania niższych wartości, zazwyczaj na poziomie 80–180 m/min. Gwarantuje za to znacznie lepszą sztywność przy formowaniu długich elementów o dużej średnicy. Najlepsze wyniki dają ciągnione pręty lub kute półfabrykaty o jednorodnej strukturze wewnętrznej. Zastosowanie odlewów o nierównomiernej twardości zwiększa ryzyko szybkiego zużycia krawędzi tnącej.

Kiedy skonsultować projekt detalu z wykonawcą?

Nietypowe tolerancje wymiarowe i ciasne podcięcia technologiczne bezwzględnie wymuszają wczesną analizę rysunku. Standardowe pasowania w klasach IT6–IT9 nie generują dodatkowych kosztów podczas standardowego cyklu pracy. Wymagania dokładnościowe poniżej IT6 mogą już wymagać zastosowania narzędzi specjalnych lub zaplanowania osobnej operacji szlifowania. Podcięcia wewnętrzne o małych promieniach naroży mocno ograniczają dostęp płytki skrawającej do materiału. Zwiększa to ryzyko jej zakleszczenia i złamania wewnątrz drążonego otworu.

Złożone cechy geometrii, takie jak otwory poprzeczne, głębokie kieszenie boczne lub profile niesymetryczne, zmieniają charakter zlecenia. W takich sytuacjach proces wytwarzania przechodzi najczęściej na frezowanie lub skomplikowaną obróbkę hybrydową. Zamawiając usługi tokarskie, zawsze należy zweryfikować dostępność odpowiednich modułów napędzanych w parku maszynowym. Produkcja małoseryjna szczególnie zyskuje na wczesnej weryfikacji technologiczności konstrukcji. Pozwala to trafnie dobrać optymalną strategię mocowania przed uruchomieniem maszyny na hali.

Wymagania dotyczące powtarzalności serii i rygorystycznej kontroli jakości należy doprecyzować jeszcze przed wysłaniem oficjalnego zapytania. Kompletny model 3D w uniwersalnym formacie STEP oraz czytelny rysunek płaski ułatwiają szybką wycenę. Pierwsza sztuka z nowej partii przechodzi pełną inspekcję wymiarową, określaną jako first article inspection. Pozytywne zatwierdzenie wyników tego pomiaru stanowi podstawę do bezpiecznego uruchomienia dalszej produkcji. Gwarantuje to identyczność wszystkich kolejnych elementów trafiających na montaż.

Wybór optymalnej technologii opiera się na wnikliwej analizie geometrii modelu, właściwości wybranego materiału i wielkości planowanej partii. Detale obrotowe o umiarkowanie złożonych profilach pozostają niezmiennie najbardziej ekonomicznym rozwiązaniem dla współczesnych warsztatów mechanicznych. Firma Jawmet realizuje precyzyjną obróbkę skrawaniem elementów stalowych i aluminiowych dla sektora przemysłowego. Wykorzystanie nowoczesnego parku maszynowego umożliwia sprawną produkcję jednostkową przy zachowaniu rygorystycznej powtarzalności wymiarowej. Współpraca na wczesnym etapie tworzenia dokumentacji zapobiega błędom konstrukcyjnym i realnie obniża koszty wytworzenia części maszyn.
