Kiedy śrutownica wirnikowa ma sens w seryjnej obróbce detali metalowych

Zakłady produkcyjne przetwarzające duże partie identycznych detali metalowych stają przed wyzwaniem uzyskania powtarzalnego efektu czyszczenia powierzchni. Brak zaangażowania pracy ręcznej staje się tu kluczowym wymogiem opłacalności całego zakładu. Ręczne metody obróbki doskonale sprawdzają się przy jednostkowych elementach o skomplikowanych kształtach. Przy seriach liczących setki lub tysiące sztuk takie podejście generuje nierównomierne wyniki i nieakceptowalne koszty operacyjne. Zmiana technologii na zautomatyzowaną wymaga zrozumienia mechaniki ciągłego wyrzutu ścierniwa. Odpowiednio skonfigurowana maszyna gwarantuje identyczny stan powierzchni każdego detalu opuszczającego komorę roboczą, niezależnie od tego, czy jest to setna, czy tysięczna sztuka z partii.

Jak wirnik nadaje energię i kształtuje strumień ścierniwa

Przemysłowa śrutownica wirnikowa wykorzystuje wirujące koła turbinowe, które rozpędzają stalowy śrut do bardzo wysokich prędkości. Zgromadzona w ten sposób energia kinetyczna cząstek skutecznie usuwa warstwy rdzy, starej farby czy zgorzeliny hutniczej. Proces ten zapewnia ujednolicenie struktury zewnętrznej metalu przed kolejnymi etapami produkcji masowej. Kierunek oraz intensywność strumienia wynikają bezpośrednio z precyzyjnie zaprojektowanej geometrii łopatek wirnika. Prędkość obrotowa turbiny decyduje o sile uderzenia ścierniwa o materiał bazowy, co pozwala inżynierom na skalibrowanie siły roboczej.

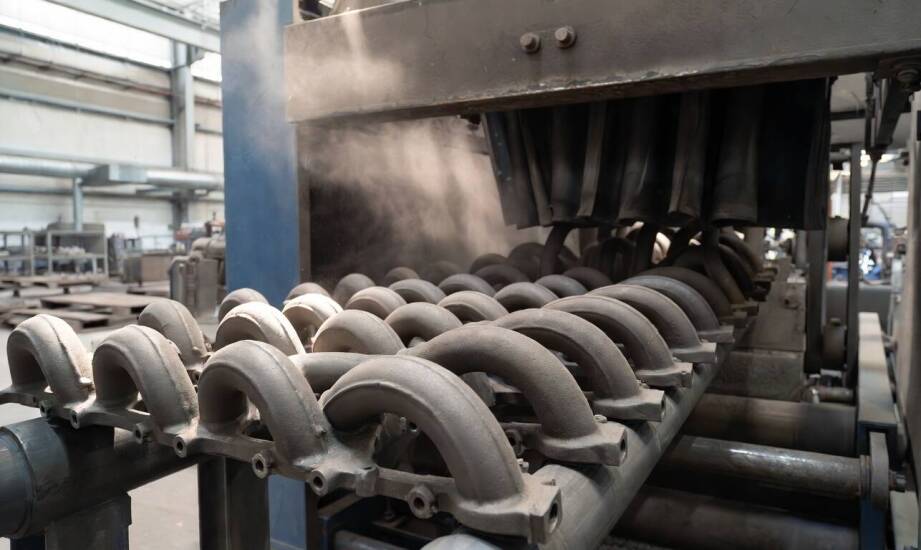

Geometria komory odgrywa równie istotną rolę co same napędy. System podawania detali oraz czas ich ekspozycji na strumień decydują o równomiernym pokryciu całej obrabianej partii materiału. W urządzeniach przelotowych specjalna taśma zbrojona lub przenośnik rolkowy przesuwa elementy przez strefę działania kilku wirników jednocześnie. Maszyny te posiadają turbiny ustawione pod różnymi kątami względem osi geometrycznej wsadu. Stały ruch detalu oraz precyzyjne ustawienie punktu uderzenia strumienia minimalizują ryzyko pozostawienia niedoczyszczonych stref. Takie rozwiązanie zapobiega nadmiernemu zużyciu samego materiału ściernego oraz wewnętrznych osłon komory.

Wykorzystanie technologii w kluczowych gałęziach przemysłu

Branża motoryzacyjna opiera swoje procesy produkcyjne na restrykcyjnej powtarzalności wymiarowej. Obróbka turbinowa służy tu do masowego oczyszczania wałów napędowych, osi, masywnych przekładni oraz elementów układu zawieszenia. Przygotowanie tych części stanowi fundament przed nałożeniem zaawansowanych powłok antykorozyjnych lub końcowym montażem podzespołów. Sektor lotniczy stosuje tę samą metodologię do strukturalnego przygotowania elementów nośnych i komponentów silników. Wymagania dotyczące braku zanieczyszczeń są tam absolutnie bezkompromisowe. Z kolei w metalurgii i ciężkim przemyśle maszynowym duże maszyny wirnikowe oczyszczają grube blachy, profile konstrukcyjne oraz wielkogabarytowe rury. Zbijają one twardą zendrę po procesach walcowania na gorąco i usuwają nagromadzone pozostałości po spawaniu.

Wpływ parametrów wyrzutu na chropowatość profilu

Wybór odpowiedniego materiału ściernego bezpośrednio determinuje uzyskany profil chropowatości. Wielkość pojedynczego ziarna ma tutaj decydujące znaczenie techniczne dla całego cyklu. Większe frakcje śrutu stalowego zwiększają wartość parametru Rz, co wyraźnie poprawia przyczepność późniejszych powłok lakierniczych. Typowe wartości chropowatości po obróbce pod lakiery przemysłowe wynoszą przeważnie od 15 do 45 μm. Sama prędkość wyrzutu cząstek określa energię uderzenia, a tym samym maksymalną głębokość penetracji materiału bazowego bez uszkadzania jego spójności.

Przemysłowy system odpylania stanowi integralną część układu recyrkulacji medium roboczego. Skuteczne separowanie drobnego pyłu utrzymuje stałą jakość ścierniwa i chroni czystą powierzchnię przed wtórnym zabrudzeniem. Weryfikacja tych fizycznych zależności wymaga wykonania prób przed uruchomieniem pełnej produkcji seryjnej. W warszawskim centrum testowym Auer Polska przeprowadzamy takie fizyczne próby technologiczne na rzeczywistych detalach dostarczonych przez zakłady produkcyjne. Obserwujemy wówczas realne granice procesu wyrzutu, weryfikujemy docelową chropowatość i oceniamy potencjalne tempo zużycia eksploatacyjnego obudowy urządzenia.

Sytuacje wykluczające zastosowanie napędu turbinowego

Zautomatyzowana technologia zrzutu ścierniwa napotyka twarde ograniczenia przy specyficznych rodzajach komponentów przemysłowych. Metoda ta z zasady nie sprawdza się przy detalach wymagających wyłącznie obróbki punktowej. Elementy o cienkich ściankach mogą ulec trwałemu odkształceniu pod wpływem dużej energii kinetycznej szerokiego strumienia. Zmienna i wysoce skomplikowana geometria wsadu z głębokimi otworami ślepymi również stanowi barierę technologiczną. Brak możliwości precyzyjnego sterowania wąskim strumieniem uderzenia dyskwalifikuje systemy turbinowe z procesu technologicznego w takich warunkach. Zastępuje się je dedykowanymi kabinami ciśnieniowymi, które pozwalają operatorowi na wybiórcze kierowanie strugi materiału dokładnie w wyznaczone zagłębienia.

Ostateczny wybór rozwiązania technicznego opiera się na analizie kształtu oraz planowanego wolumenu produkcyjnego. Głównym argumentem przemawiającym za wdrożeniem turbin jest ogromna skala serii produkcyjnej oraz standaryzacja kształtu obrabianych brył metalowych. Zapewnienie identycznego stanu powierzchni końcowej dla dziesiątek tysięcy sztuk wymaga potężnego strumienia o stałym parametrze kinetycznym. Przy spełnieniu podstawowych wymogów gabarytowych sprzęt zapewnia niezrównaną wydajność operacyjną. Eliminacja czynnika ludzkiego z powtarzalnego cyklu czyszczenia pozwala ustabilizować całą linię i drastycznie obniżyć jednostkowy koszt przygotowania pojedynczego detalu.
