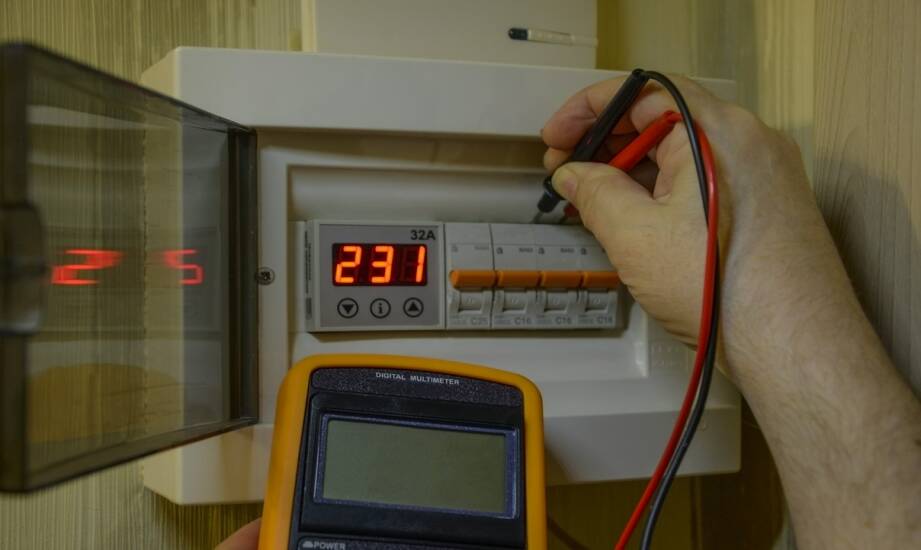

Pomiar instalacji elektrycznej w budynku — co warto wiedzieć

„Czy naprawdę muszę robić pomiary, skoro wszystko działa?” – to pytanie pada zaskakująco często. I właśnie w tym tkwi sedno: instalacja elektryczna potrafi działać poprawnie, a jednocześnie być niebezpieczna. Uszkodzona izolacja, przerwana żyła ochronna PE, źle dobrane zabezpieczenia czy niewłaściwe uziemienie zwykle nie dają wyraźnych objawów… aż do momentu awarii, porażenia albo pożaru.

Przeczytaj również: Jakie są rodzaje instalacji wodnych?

Pomiar instalacji elektrycznej w budynku to nie „formalność do segregatora”. To weryfikacja, czy zabezpieczenia zadziałają wtedy, kiedy mają zadziałać, i czy użytkownicy są chronieni przed skutkami zwarcia oraz dotyku pośredniego. Poniżej znajdziesz praktyczne wyjaśnienie, na czym polega pomiar, co obejmuje, jak wygląda dokumentacja i kiedy warto (a czasem trzeba) go zlecić.

Przeczytaj również: Koszty i oszczędności związane z dociepleniem budynków w Szczecinie

Na czym polega pomiar instalacji elektrycznej i co realnie sprawdza

W uproszczeniu: pomiary to zestaw testów, które potwierdzają, że instalacja spełnia wymagania bezpieczeństwa. Elektryk nie działa „na oko”, tylko bazuje na normach i wynikach z certyfikowanych mierników. Kluczowa jest tu logika: jeśli dojdzie do uszkodzenia, prąd ma popłynąć taką drogą i w takiej wartości, aby zabezpieczenie (np. wyłącznik nadprądowy albo RCD) przerwało obwód w odpowiednim czasie.

Przeczytaj również: Rozcieńczalniki przemysłowe Tikkurila – jak wpływają na aplikację farb?

W praktyce pomiar obejmuje zarówno kontrolę stanu instalacji, jak i jej parametrów. Najpierw wykonuje się oględziny, a później pomiary właściwe. To ważne, bo sama liczba w protokole nie wyłapie wszystkiego. Przykład: przewód może mieć dobrą izolację, ale gniazdo może być nadpalone, a zacisk poluzowany. Tego nie „widać” w megohmach, za to widać w rozdzielnicy i puszce.

W rozmowach z zarządcami często pada: „Chcę tylko protokół”. Warto doprecyzować: protokół bez rzetelnego zakresu pomiarów nie daje bezpieczeństwa. A przy kontroli, szkodzie lub sporze z ubezpieczycielem liczy się nie kartka, tylko kompletność i wiarygodność danych.

Najważniejsze pomiary w budynku: co mierzy elektryk i jakie są typowe wymagania

Zakres zależy od rodzaju obiektu (mieszkaniówka, biuro, hala), historii instalacji i celu (odbiór, okresowy przegląd, modernizacja). Są jednak testy, które pojawiają się praktycznie zawsze, bo odpowiadają za fundament bezpieczeństwa.

Jednym z podstawowych pomiarów jest pomiar ciągłości przewodów ochronnych PE. Tu chodzi o pewność, że przewód ochronny jest faktycznie ciągły i ma na tyle małą rezystancję, aby „przenieść” prąd uszkodzeniowy. W praktyce spotyka się kryterium rzędu < 0,5 Ω (zależnie od metody i długości obwodu). Jeśli PE jest przerwany albo ma kiepskie połączenie, metalowa obudowa urządzenia może znaleźć się pod napięciem, a zabezpieczenie nie zadziała tak, jak powinno.

Kolejny filar to pomiar rezystancji izolacji. To test, który wykrywa zawilgocenia, uszkodzenia przewodów, błędy montażowe czy zużycie. W pomiarach instalacji niskiego napięcia często wykonuje się badanie napięciem probierczym 500 V, a jako typowe minimum przyjmuje się 1 MΩ. Jeśli wynik spada, rośnie ryzyko upływności, wyzwalania zabezpieczeń, a w skrajnych przypadkach nagrzewania przewodów i pożaru.

Bardzo ważny jest pomiar impedancji pętli zwarcia. To on mówi, czy w razie zwarcia popłynie wystarczająco duży prąd, by zabezpieczenie nadprądowe odłączyło zasilanie w wymaganym czasie. W skrócie: nawet jeśli „korki są”, to muszą zadziałać szybko. Ten pomiar nie jest abstrakcją – potrafi wykazać, że obwód jest zbyt długi, przewód ma zły przekrój albo połączenia są słabe i prąd zwarciowy jest za mały.

Osobny temat to pomiar rezystancji uziemienia. Uziemienie ma zapewnić bezpieczne odprowadzenie prądów uszkodzeniowych i wyrównanie potencjałów. Często spotyka się kryterium typu < 30 Ω przy instalacji z RCD, choć w praktyce dobór wartości zależy od rozwiązania ochronnego, warunków gruntowych i projektu. Niezależnie od liczby: uziemienie ma działać, a nie tylko „być”.

W budynkach z ochroną różnicowoprądową kluczowy jest też pomiar skuteczności RCD. Użytkownicy znają przycisk „TEST” i dobrze, że go naciskają, ale to dopiero część weryfikacji. Pomiary sprawdzają, czy RCD wyzwala przy odpowiednim prądzie i w odpowiednim czasie. Jeśli RCD jest źle dobrany albo uszkodzony, może nie zadziałać wtedy, kiedy naprawdę będzie potrzebny.

Jak wygląda procedura pomiarów w praktyce: od oględzin do wyników

„Czy podczas pomiarów wyłączacie prąd?” – tak, część czynności wykonuje się bez napięcia, część w warunkach kontrolowanych. Dobry wykonawca zaczyna od przygotowania: identyfikuje obwody, weryfikuje rozdzielnice, sprawdza opisy i – jeśli są – schematy instalacji. W starszych obiektach brak aktualnych schematów to norma, dlatego doświadczenie ma znaczenie.

Oględziny wizualne to etap, który często wyłapuje usterki „od ręki”: przegrzane aparaty w rozdzielnicy, ślady łuków elektrycznych, luźne zaciski, źle dobrane zabezpieczenia, brak osłon, nieprawidłowe mostkowanie, uszkodzone gniazda czy nieczytelne oznaczenia. Tu liczy się rzeczowość: co wymaga naprawy pilnej, co jest do zaplanowania, a co jest tylko do uporządkowania dokumentacyjnego.

Dalej wchodzą pomiary właściwe wykonywane miernikami (np. miernikiem impedancji, megohomierzem, miernikiem uziemienia). Wyniki powinny odnosić się do konkretnych obwodów i punktów pomiarowych, a nie być „uśrednione”. Jeśli obiekt ma wiele lokali lub rozbudowaną rozdzielnię, pomiary trzeba zaplanować tak, aby nie sparaliżować pracy użytkowników – dobry wykonawca ustala harmonogram, a nie działa „z marszu”.

W praktyce często wygląda to tak:

– „Mamy tu biura, nie możemy wyłączyć wszystkiego na 4 godziny.”
– „Zrobimy pomiary strefami. Najpierw rozdzielnia główna i obwody wspólne, potem sekcjami po piętrach. W krytycznych pomieszczeniach ustalimy okno serwisowe.”

Taki dialog to nie uprzejmość – to sposób, żeby pomiary były jednocześnie kompletne i możliwe do wykonania w realnych warunkach budynku.

Protokół z pomiarów: co musi zawierać i dlaczego ma znaczenie prawne

Protokół pomiarowy jest dokumentem, który potwierdza wykonanie badań i ich wynik. Właściciel lub zarządca budynku potrzebuje go nie tylko „na wypadek kontroli”. Protokół to również realne narzędzie do planowania napraw, modernizacji i budżetu. Bez tego łatwo wpaść w chaos: „ktoś coś sprawdzał, ale nie wiadomo co i kiedy”.

Rzetelny protokół powinien zawierać m.in.: dane obiektu, datę i miejsce pomiarów, zakres wykonanych czynności, zestawienie wyników, informacje o użytych miernikach (w praktyce także numer seryjny i ważność wzorcowania), opis oględzin oraz wnioski i zalecenia. W wielu przypadkach warto, aby zawierał także termin kolejnego przeglądu lub rekomendację częstotliwości.

Kluczowa jest też kwestia formalna: uprawnienia elektryka nie są dodatkiem. Osoba podpisująca protokół musi mieć odpowiednie kwalifikacje do wykonywania pomiarów i wystawienia dokumentu. W razie zdarzenia (porażenie, pożar, szkoda) brak właściwych uprawnień lub niekompletny protokół potrafi stać się poważnym problemem.

Warto pamiętać, że sposób wykonywania pomiarów opisują normy, m.in. PN-HD-60364-6 oraz powiązane wymagania dotyczące metod i aparatury pomiarowej. Dla inwestora czy zarządcy to praktyczna informacja: można wymagać, aby pomiary wykonano zgodnie ze standardem, a nie „tak jak zawsze”.

Kiedy trzeba wykonywać pomiary: odbiór, modernizacja i kontrole okresowe

Częstotliwość pomiarów nie bierze się z przypadku. Pomiary wykonuje się obowiązkowo po wykonaniu nowej instalacji (pomiary odbiorcze), po istotnych modernizacjach oraz okresowo w czasie eksploatacji. W obiektach intensywnie użytkowanych, z dużym obciążeniem albo w trudnych warunkach (wilgoć, zapylenie, wibracje) sensowne jest częstsze kontrolowanie stanu instalacji, bo zużycie postępuje szybciej.

Jeśli zarządzasz budynkiem, warto traktować pomiary jako element szerszego porządku: zgodności z obowiązkami właściciela, spójnej dokumentacji technicznej oraz zarządzania ryzykiem. Brak terminowych kontroli to nie tylko „ryzyko mandatu”. To ryzyko sytuacji, w której awaria pojawia się w najgorszym możliwym momencie, a dokumentacji brak.

Dobrą praktyką jest też zlecanie pomiarów po zmianach, które pozornie są drobne: dołożenie nowych obwodów pod klimatyzację, przebudowa kuchni w lokalu usługowym, wymiana rozdzielnicy, montaż ładowarki EV. Każda z tych rzeczy wpływa na zabezpieczenia i obciążenia, a instalacja „sprzed lat” może nie być na to gotowa.

Najczęstsze usterki wykrywane podczas pomiarów i co one oznaczają dla użytkowników

W budynkach mieszkalnych i komercyjnych najczęściej trafiają się problemy, które brzmią niepozornie, ale mają konkretne skutki. Luźne zaciski w rozdzielnicy potrafią powodować grzanie, spadki napięcia i okresowe „dziwne” awarie elektroniki. Brak ciągłości PE nie musi dawać żadnych objawów, dopóki nie dojdzie do przebicia w urządzeniu – wtedy robi się niebezpiecznie.

W obiektach starszych często wychodzi też degradacja izolacji przewodów (wiek, wilgoć, uszkodzenia mechaniczne). Wtedy instalacja bywa „na granicy”: działa, ale wyniki pomiarów pokazują, że margines bezpieczeństwa jest mały. Pomiary potrafią również ujawnić błędy po remontach: zamienione przewody, niepoprawne podłączenia RCD, brak selektywności zabezpieczeń, przypadkowe mostki w puszkach.

Warto myśleć o tym pragmatycznie. Jeśli protokół wskazuje nieprawidłowości, nie chodzi o „straszenie kosztami”, tylko o kolejność działań. Część usterek wymaga natychmiastowej interwencji (np. przegrzewające się połączenia), inne można zaplanować, ale świadomie, z terminem i budżetem. Dobrze opisane zalecenia w protokole ułatwiają rozmowę w wspólnocie mieszkaniowej czy w firmie: co robimy teraz, a co w kolejnym kwartale.

Jak przygotować budynek do pomiarów, żeby było szybciej i bez nerwów

Przygotowanie obiektu skraca czas pracy i zmniejsza ryzyko, że część obwodów „wypadnie” z zakresu przez brak dostępu. Dla zarządcy liczy się też minimalizacja przerw w zasilaniu oraz jasna komunikacja z użytkownikami.

• Zapewnij dostęp do rozdzielnic (także tych w częściach wspólnych, piwnicach, garażach, pomieszczeniach technicznych).
• Ustal harmonogram dla lokali i stref krytycznych (serwerownia, systemy BMS, bramy, windy – tu czasem potrzebna jest obecność konserwatora).
• Zbierz dokumentację: jeśli jest schemat, wcześniejsze protokoły, wykaz modernizacji – pomiary będą sprawniejsze i bardziej porównywalne.
• Oznacz obwody, jeśli wiesz, że opisy w rozdzielnicy są nieaktualne. To prosty krok, a często oszczędza godziny.

W praktyce najlepiej działa proste podejście: jedno miejsce kontaktu po stronie zarządcy, lista pomieszczeń technicznych oraz informacja, gdzie są klucze. „Niech pan dzwoni do pięciu osób” to gotowy przepis na opóźnienia.

Jak wybrać wykonawcę pomiarów i na co zwrócić uwagę w ofercie

Jeśli zależy Ci na bezpieczeństwie i spokojnej głowie, nie wybieraj wyłącznie po cenie. Dobra oferta powinna jasno opisywać zakres: jakie pomiary będą wykonane, dla jakich obwodów, jaki typ dokumentacji otrzymasz i w jakim terminie. Warto też sprawdzić, czy wykonawca pracuje na miernikach z aktualnym wzorcowaniem i czy zapewnia kompletne raporty pokontrolne.

W przypadku obiektów zarządzanych (wspólnoty, budynki biurowe, instytucje) liczy się też terminowość. Brak przeglądu w terminie to realny problem organizacyjny i prawny. Dlatego dobrze współpracuje się z firmą, która działa procesowo: planuje wizję lokalną, ustala harmonogram, wykonuje pomiary, a potem dostarcza spójny protokół i zalecenia.

Jeśli interesuje Cię wykonanie pomiarów elektrycznych budynków na terenie Warszawy lub w innych regionach Polski, warto postawić na zespół, który łączy praktykę pomiarową z doświadczeniem w przeglądach budowlanych i dokumentacji obiektu. W codziennym zarządzaniu budynkiem to się po prostu spina: mniej luk w papierach, mniej domysłów, więcej konkretu.

Ile kosztują pomiary instalacji elektrycznej i co wpływa na cenę

Koszt pomiarów zależy od wielkości obiektu, liczby obwodów, stopnia skomplikowania instalacji oraz dostępności rozdzielnic i punktów pomiarowych. W prostych przypadkach (np. niewielki lokal) ceny rzędu 200–500 zł pojawiają się często, jeśli zakres obejmuje standardowe testy i protokół. W budynkach wielorodzinnych, biurowcach czy obiektach przemysłowych wycena jest indywidualna, bo rośnie liczba obwodów, stref i urządzeń wymagających osobnego podejścia.

Na cenę wpływa też to, czy pomiary są odbiorcze po wykonaniu instalacji, czy okresowe w obiekcie „z historią”. W starszych budynkach więcej czasu zajmuje identyfikacja obwodów i bezpieczna organizacja pracy. Z perspektywy zarządcy to dobra wiadomość: sensowny koszt usługi zwykle zwraca się w postaci wykrytych usterek, które można naprawić zanim przerodzą się w awarię, przestój lub większy remont.
